高炉配料公式表

1、安全容铁量

2、理论出铁量

3、渣量计算:依CaO平衡计算

4、风口前理论燃烧温度

5、富氧率

6、冶炼周期

7、计算风口前燃烧1㎏碳所需风量

8、计算煤气发生量(原理依N2平衡计算)

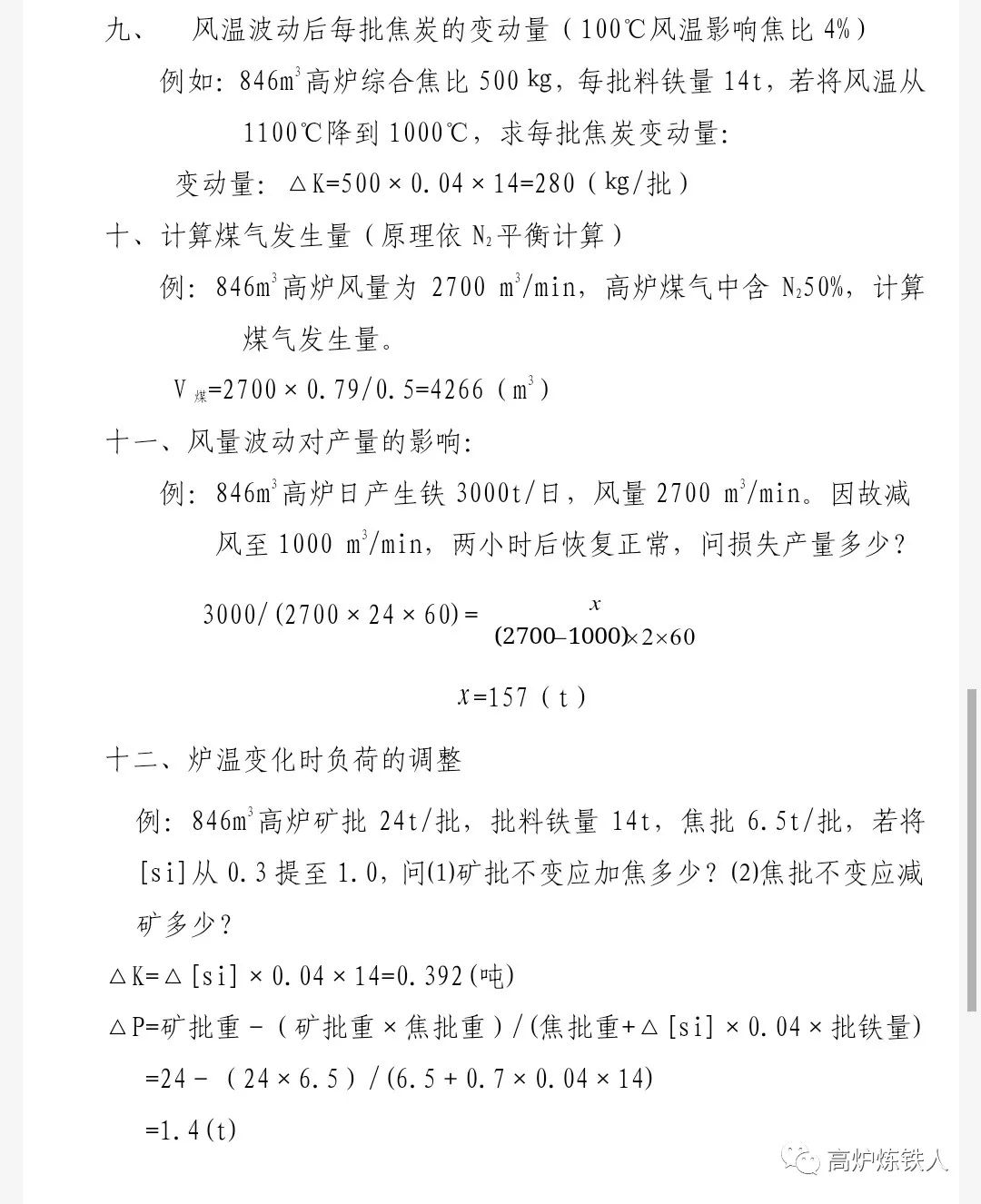

9、风温波动后每批焦炭的变动量(100℃风温影响焦比4%)

10、风量波动对产量的影响

11、炉温变化时负荷的调整

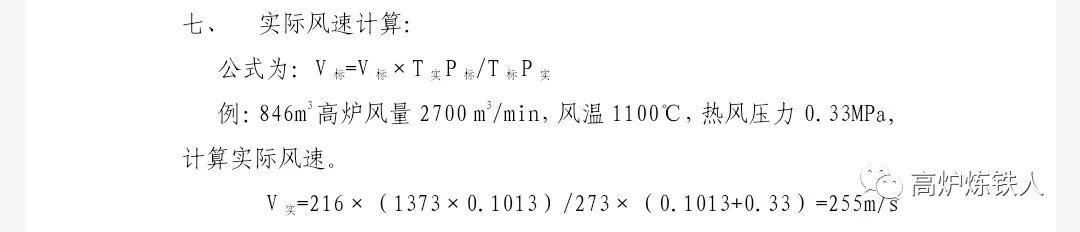

12、标准风速计算、实际风速计算、鼓风动能计算

13、水当量计算

14、日出铁次数







一、安全容铁量:一般以渣口中心线至铁口中心线间炉缸容积的60%所容铁量为安全容铁量,无渣口高炉以风口中心线与铁口中心线的距离减0.5m计算,计算公式:

T安全铁量=π*(d/2)2*h*r铁*0.6*0.6

T安全铁量—炉缸安全容铁量,

t;d-炉缸直径,m;

γ铁-铁水密度,(7.0t/m3)

h-风口中心线到铁口中心线之间距离减0.5m后的距离。

两个0.6,一个代表安全系数,另一个代表焦炭填充系数





二、冶炼周期:指炉料在炉内停留时间,这个指标可以反映炉料下降速度,计算公式:




三、鼓风动能计算公式:















四、风口前理论燃烧温度:



计算公式:T理=1570+0.808T风+4.37W氧-2.56W煤

T理-理论燃烧温度;

T风-热风温度℃;

W氧-富氧量1000m3风中的富氧m3;

W煤-喷吹煤粉数量,1000m3风中喷吹的煤粉量。例如:846m3高炉热风温度1100℃,富氧量25 m3,喷吹煤量98.7㎏,计算理论燃烧温度,





依公式:T理=1570+0.808×1100+4.37×25-2.56×98.7=2315℃







五、富氧率:计算公式fo=0.78×(Vo/V)







fo-富氧率



Vo-富氧气体量,m3/h

V-高炉仪表风量(包括Vo在内)m3/min

例如:846m3高炉每小时富氧量700m3/h,高炉仪表风量2700m3/min.计算富氧率。





依公式:fo=0.78×(Vo/V)=0.78× =2.0%



六、水当量计算水当量计算单位时间内,通过高炉某一截面的炉料(或煤气)每升高1℃(或降低1℃)所需要放出(或吸收)的热量。

表达式:炉料水当量:W料=C料·G料煤气水当量:

W气=C气·G气

C料、C气—分别表示炉料或煤气比热。

G料、G气—表示单位时间通过高炉某一截面积的炉料或煤气量。























十三、渣量计算:



依CaO平衡计算例:846m3高炉吨铁料消耗、焦炭500㎏,烧结矿1690㎏,,球团矿116㎏,炉料中CaO的质量分数0.85、11.5吨铁产生炉尘含量17㎏,炉尘中CaO的质量数分为8.11%,炉渣中CaO的质量分数42%。计算渣量。





渣量=(CaO料-CaO)/CaO渣=[(500×0.005+1690×0.115)-(17×0.811)]/0.42=469㎏/tFe
